NZX-S 1500 – DMG MORI è una macchina completa per la tornitura di produzione orizzontale efficiente e precisa di pezzi con geometrie complesse in settori che comprendono l’aeronautica, apparecchiature medicali, automotive, die & mold, e strumenti di precisione.

Categorie: Macchine Nuove, Tornitura, Tornitura di produzione orizzontale

Highlights NZX-S 1500 – DMG MORI

Il mandrino è montato in posizione centrale fra le due torrette su basamento della macchina verticale, che consente massima precisione e qualità superficiale
Sistema di appoggio a tre punti
2 diverse versioni: lunghezza di tornitura 500 o 1000
Il portafresa può essere montato su fino a tre posizioni di entrambe le torrette 1 e 2.
L’altezza della macchina è inferiore rispetto a quella del modello precedente. Riducendo la larghezza e la profondità della macchina, anche la struttura è risultata compatta.
Altezza macchina: 1.500 mm (500), 1.607 mm (1000),
Ingombro: ca. 2.8 m2 (500), ca. 4.6 m2 (1000)

Dati Tecnici

Zona lavoro
Max. diametro di tornitura					120 mm

Max. lunghezza di tornitura					1.055 mm

Max. dimensioni autocentraggio					8 mm

Max. diametro barre					51 mm

Assi
Max. numero assi					7

Max. numero assi lineari					5

Max. numero assi C					2

Mandrino principale
Motore mandrino integrato con asse C (0.0001°)					3.500 giri/min

Potenza azionamento (100% ED)					11 kW (AC)

Coppia (100% ED)					104,9 Nm

Portautensili
Max. numero portautensili					2

Max. numero posti utensili					6

Utensili motorizzati / max. numero di giri utensile					6 / 4500 giri/min

Potenza azionamento (100% ED)					0,8 kW (AC)

Dimensioni macchina
Peso macchina					5.200 kg

Ingombro macchina di base incl. convogliatore trucioli, senza adduzione refrigerante interna					4,6 sqm

Controllo

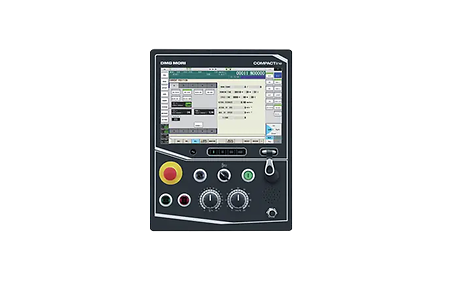

COMPACTline con FANUC

COMPACTline 12.1” è compatibile con la produzione in serie

COMPACTline, un sistema operativo semplice e compatto dotato di svariate funzioni utili che consentono all’utente di modificare i contenuti a display adeguandoli alle situazioni di lavorazione.

Setup migliorati grazie alla visualizzazione dei dettagli macchina necessari a seconda dell’esercizio
Comando migliorato grazie alla visualizzazione dei dettagli macchina e dei tasti funzionali su un pannello touch
Design salvaspazio e compatto
Programmazione ben consolidata in ambiente FANUC
