Con la serie NHX, DMG MORI presenta un centro di lavoro orizzontale compatto e dinamico per la produzione di componenti complessi fino a una produzione in serie a elevata efficienza.
Highlights NHX 10000
- Azionamento nel baricentro
- Struttura Box-in-Box
- Max. Accelerazione assi X, Y e Z: 0.62 / 0.51 / 0.45 G
- Velocità corsa rapida sugli assi X, Y e Z: 50 m/min
- Velocità avanzamento assi X, Y e Z: 50 m/min
- Mandrino ad alte prestazioni con potenza max. di 40 kW
- Max. momento torcente mandrino: 1,413 N・m 10% ED (opzione)
Dati Tecnici
| Zona lavoro | |
| Max. corsa asse X | 1.700 mm |
| Max. corsa asse Y | 1.400 mm |
| Max. corsa asse Z | 1.510 mm |
| Dimensioni tavola | |
| Max. carico tavola | 5.000 kg |
| Lunghezza tavola | 1.000 mm |
| Larghezza tavola | 1.000 mm |
| Dimensioni pezzo | |
| Max. altezza pezzo | 1.600 mm |
| Mandrino | |
| Numero di giri standard | 12.000 giri/min |
| Max. numero di giri (facoltativo) | 16.000 giri/min |
| Potenza (100% ED) | 45 kW (AC) |
| Coppia (100% ED) | 637 Nm |
| Magazzino utensili | |
| Capacità (standard) | 60 |
| Max. capacità | 330 |
| Corsa rapida | |
| Max. asse X | 50 m/min |
| Max. asse Y | 50 m/min |
| Max. asse Z | 50 m/min |
Controllo

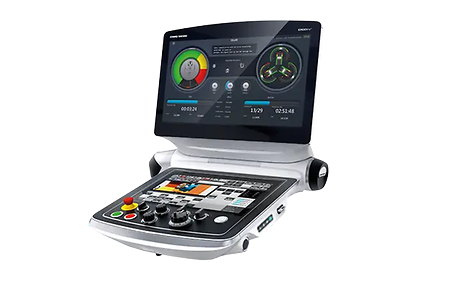

Controllo ERGOline con display multi-sensore da 21,5 pollici
MAPPS V è un sistema operativo potente e intelligente integrato in CELOS. Consente agli utenti di controllare in tutta comodità la macchina semplicemente con il comando touch.
VERSIONE DI SERIE
- Interfacce utensili di serie per tutte le macchine altamente tecnologiche di DMG MORI
- La visualizzazione a 6 finestre offre accesso a numerosi dati
COSTANTE
- Gestione, documentazione e visualizzazione costanti dei dati macchina, dell’ordine e del processo
COMPATIBILE
- Compatibile con sistemi PPS ed ERP
- Può essere collegato ai prodotti CAD / CAM
- Sono possibili le estensioni innovative di CELOS APP
Interfaccia che semplifica il controllo
MAPPS IV è un sistema ad elevate prestazioni semplice da usare e capace di coniugare il miglior hardware del settore industriale con i sistemi di applicazioni e rete più avanzati.
- Hardware migliorato per un’usabilità superiore alla media
- Funzionalità migliorata grazie all’uso del software CAM
- Nuove funzioni che facilitano impostazione e manutenzione
- Lo schermo offre varie possibilità di monitoraggio, anche interno (facoltativo)
- In caso di errori, possono essere risolti con il servizio di teleassistenza di DMG MORI
