i 30 V – DMG MORI è un Centro di lavoro molto preciso e compatto
Centro di lavoro molto preciso e compatto
Highlights i 30 V – DMG MORI
- Ingombro <Breite × Länge × Höhe>: 1,558 × 3,273 × 2,650 mm
- Peso macchina: 4.93 t – ca. 20% IN MENO rispetto alle macchine convenzionali
- Ingombro ridotto e maggiore produttività
- Struttura robusta e resistente senza sporgenza
- Utilizzo di guide a rulli
- Corsa rapida: 62 m/min – ca. 30% IN MENO rispetto alle macchine convenzionali
- Tipo ATC semplice e senza bracci, consente un numero di componenti inferiore
- Straordinarie capacità di rimozione trucioli
Dati Tecnici
| Zona lavoro |
|
|
| Max. corsa asse X |
|
400 mm |
|
|
|
|
| Max. corsa asse Y |
|
270 mm |
|
|
|
|
| Max. corsa asse Z |
|
280 mm |
|
|
|
|
| Dimensioni tavola |
|
|
| Max. carico tavola |
|
150 kg |
|
|
|
|
| Lunghezza tavola |
|
600 mm |
|
|
|
|
| Larghezza tavola |
|
300 mm |
|
|
|
|
| Mandrino |
|
|
| Numero di giri standard |
15.000 giri/min |
|
|
|
|
| Magazzino utensili |
|
|
| Capacità (standard) |
|
18 |
|
|
|
|
| Max. capacità |
|
27 |
|
|
|
|
| Corsa rapida |
|
|
| Max. asse X |
|
62 m/min |
|
|
|
|
| Max. asse Y |
|
62 m/min |
|
|
|
|
| Max. asse Z |
|
62 m/min |
Controllo

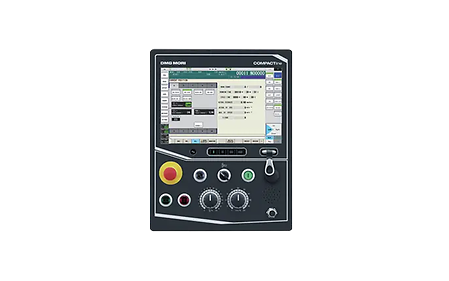

COMPACTline 12.1” è compatibile con la produzione in serie
COMPACTline, un sistema operativo semplice e compatto dotato di svariate funzioni utili che consentono all’utente di modificare i contenuti a display adeguandoli alle situazioni di lavorazione.
- Visualizzazione a 4 finestre per monitorare in contemporanea le informazioni di lavorazione necessarie
- Informazioni macchina sulla visualizzazione a 4 finestre adattabili a seconda delle esigenze del cliente
- Setup migliorati grazie alla visualizzazione dei dettagli macchina necessari a seconda dell’esercizio
- Comando migliorato grazie alla visualizzazione dei dettagli macchina e dei tasti funzionali su un pannello touch
- Design salvaspazio e compatto
Visualizzazione sovrapposta su MAPPS Pro
Il pannello di comando macchina e la tastiera del display possono essere visualizzati sovrapposti su MAPPS Pro. A seconda del caso, gli utenti possono facilmente passare da una posizione di visualizzazione all’altra (sopra / sotto, a sinistra / a destra).
