Con la serie DMC 1850 V ogni pezzo diventerà un capolavoro grazie alla sua precisione ed efficacia. Scopri di più sul nostro sito!
Highlights
- Struttura stabile con tavola fissa e slitta X sopraelevata
- Bancale macchina e colonna in ghisa
- Viti a ricircolo di sfere dirette e sistemi di misura diretti di serie
- Magazzino a disco da 20 posti di serie
- Magazzino da 30, 60 o 120 posti disponibile in opzione
- Paratia verticale del cambio utensile, doppia griffa all’esterno della zona lavoro
- Mandrino inlineMASTER da 15.000 giri/min nella versione di serie
- Mandrini speedMASTER da 15.000 giri/min e 20.000 giri/min disponibili in opzione
- Mandrino powerMASTER SK50/HSK-A100 da 12.000 giri/min e 288 Nm disponibile in opzione
- Elettromandrino HSK-E50 da 40.000 giri/min disponibile in opzione
- Elevata stabilità e prestazioni di fresatura grazie al basamento macchina monopezzo in ghisa
- Soluzioni di raffreddamento complete di serie
- Viti a ricircolo di sfere dirette e sistemi di misura diretti di serie
Dati Tecnici
| Zona lavoro | |
| Max. corsa asse X | 1.850 mm |
| Max. corsa asse Y | 700 mm |
| Max. corsa asse Z | 550 mm |
| Dimensioni tavola | |
| Max. carico tavola | 3.000 kg |
| Lunghezza tavola | 2.160 mm |
| Larghezza tavola | 750 mm |
| Dimensioni pezzo | |
| Max. altezza pezzo | 550 mm |
| Mandrino | |
| Numero di giri standard | 15.000 giri/min |
| Max. numero di giri (facoltativo) | 40.000 giri/min |
| Potenza (100% ED) | 15 kW (AC) |
| Coppia (100% ED) | 84 Nm |
| Magazzino utensili | |
| Capacità (standard) | 20 |
| Max. capacità | 120 |
| Corsa rapida | |
| Max. asse X | 42 m/min |
| Max. asse Y | 42 m/min |
| Max. asse Z | 42 m/min |
Controllo
Controllo ERGOline da 21,5″ con CELOS, Sinumerik 840D sl, schermo multi-touch e pannello di comando tattile
Funzioni di comando moderne – Pronto per l’Industria 4.0
La nostra combinazione fra spaziosa superficie di visualizzazione, immissione multi-modale e caratteristiche APP assicura un comando macchina efficiente in caso di rapido cambio d’ordine e supporta la fabbricazione First-Time-Right di pezzi unici.
Massima ergonomia per gli utenti e funzionalità di controllo modernissime
- Eccellente visuale su tutti i dati dell’ordine e programmi grazie allo schermo da 21,5″
- Possibilità di interazione intuitive e dirette sia in multi-touch che con comando tattile
- Supporto di programmazione completo in ambiente ShopMill/ShopTurn, funzioni di ciclo e simulazione

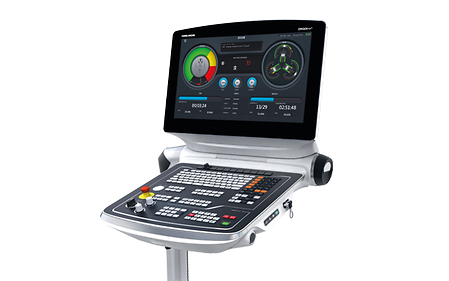

Controllo ERGOline da 21,5″ con CELOS, HEIDENHAIN TNC 640, schermo multi-touch e pannello di comando tattile
Funzioni di comando moderne – Pronto per l’Industria 4.0
La nostra combinazione fra spaziosa superficie di visualizzazione, immissione multi-modale e caratteristiche APP assicura un comando macchina efficiente in caso di rapido cambio d’ordine e supporta la fabbricazione First-Time-Right di pezzi unici.
Massima ergonomia per gli utenti e funzionalità di controllo modernissima
- Eccellente visuale su tutti i dati dell’ordine e programmi grazie allo schermo da 21,5″
- Possibilità di interazione intuitive e dirette sia in multi-touch che con comando tattile
- Programmazione con supporto ben collaudato in programmazione compatibile con testi in chiaro, funzioni di ciclo e simulazione
